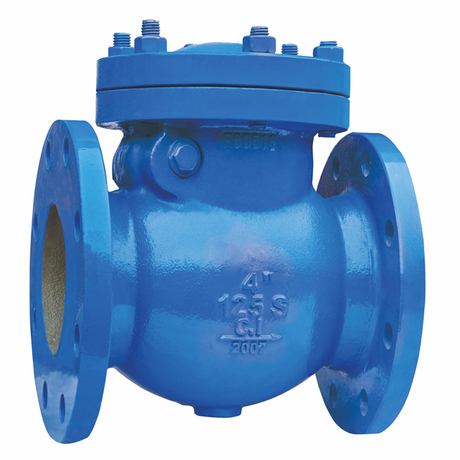

スイング 逆止弁は 流体システムの重要なコンポーネントであり、逆流を防ぎながら流体の一方向の流れを可能にするように設計されています。これにより、パイプラインの効率と完全性を維持し、逆流による汚染や損傷などの問題を防ぐことができます。これらのバルブは、石油、化学、水処理、廃水管理などのさまざまな業界で広く使用されています。この記事では、スイング逆止弁の仕組み、種類、材料、取り付け、長所と短所、用途、および他の種類の弁との比較について説明します。

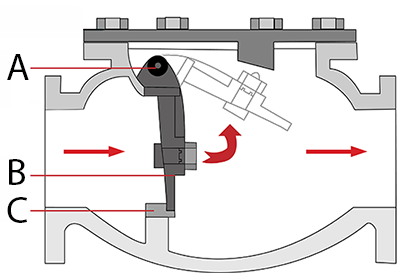

スイング逆止弁は、 弁本体、 ヒンジ付きディスク (またはフラップ)、および ヒンジ 機構で構成されます。流体が正しい方向に流れると、圧力によってバルブが開き、流体が通過します。流れが逆になると、ディスクが閉じた位置に戻り、シールが形成されて逆流が防止されます。
スイング逆止弁の動作は入口側と出口側の間の圧力差に基づいています。流体の流れが正しい方向にある場合、ディスクが押し開かれます。ただし、流れが逆になると、逆圧によってディスクが回転して閉じ、バルブが確実に閉じて逆流が防止されます。
逆止弁についてさらに詳しく知りたい場合は、 FJVの バルブ全製品をご覧ください。 .
スイング 逆止弁にはさまざまな構成があり、それぞれが特定の運用ニーズに合わせて調整されています。以下の表は、さまざまなタイプのスイング逆止弁の詳細を示しています。
タイプ | 説明 | 最適な用途 |
---|---|---|
標準スイングチェックバルブ | バルブボディにシングルディスクをヒンジ結合したベーシックモデル。 | 逆流防止が必要な一般流体システム。 |
リフトチェックバルブ | ディスクはスイングするのではなく、垂直方向 (上下) に動きます。 | ディスクの垂直運動が理想的な高圧システム。 |
両開きスイングチェックバルブ | 2 つのディスクを備えており、大規模なパイプラインでより高い流量とより優れたパフォーマンスを提供します。 | 高流量要件を伴う大規模システム。 |
ウエハ式スイングチェックバルブ | フランジ接続を備えたコンパクトな設計で、スペースに制約のある設置に最適です。 | スペースに制限がある小規模なパイプラインまたは設備。 |
ダンプディスク付きスイングチェックバルブ | ウォーターハンマー現象を軽減する減衰機構を備えたスイング逆止弁です。 | ウォーターハンマーが発生しやすいシステムや速度変動が発生するシステム。 |
スイング逆止弁の材料の選択は、その性能、寿命、さまざまな用途への適合性に大きく影響します。一般的な材料には次のものがあります。
最適な | 材質 | 特性 |
---|---|---|
鋳鋼 | 機械的強度が高く、高圧用途に最適です。 | 高圧および高温の工業用流体システム。 |
ステンレス鋼 | 耐食性に優れており、化学薬品や油などの攻撃性の流体に適しています。 | 石油、化学工業、腐食性液体を使用するシステム。 |
ブロンズ | 耐食性と機械加工性に優れ、低圧システムに最適です。 | 低圧アプリケーションまたは小規模な流体システム。 |
ダクタイル鋳鉄 | 強力で柔軟性のある材料で、高圧システムの大型バルブに最適です。 | 給水および大規模流体システム。 |
プラスチック(PVC/CPVC) | コスト効率が高く、軽量で耐腐食性があります。通常、低圧の非攻撃的な流体システムで使用されます。 | 灌漑や廃水などの非腐食性流体システム。 |
スイングチェックバルブを効率的に動作させるには、適切に取り付けることが重要です。のとおりです。 インストールの 段階的なガイドは次
流れの方向を決定する: 通常、バルブ本体には正しい流れの方向を示す矢印が付いています。流れの方向がバルブの設計と一致していることを確認してください。
パイプラインの準備: パイプの端をきれいにし、取り付け中にバルブを損傷する可能性のある破片や粗いエッジを取り除きます。
バルブの位置: スイングチェックバルブは水平または垂直に設置できますが、ディスクが自由にスイングできるように水平に設置した場合に最も効果が発揮されます。
フランジ接続: 大型のバルブの場合は、フランジ接続を使用してバルブをパイプラインに固定します。漏れを防ぐためにボルトを均等に締めてください。
テスト: バルブを取り付けたら、システムを実行して、ディスクが自由に揺れ、逆流状態でもバルブが確実に閉まるかどうかを確認します。
スイング逆止弁にはいくつかの利点がありますが、いくつかの制限もあります。以下に概要を示します。
メリット | デメリット |
---|---|
逆流防止: 流体の逆流を効果的に止め、システムの完全性を確保します。 | 流れの抵抗: ディスクは流れに対して抵抗を生じ、エネルギー損失につながる可能性があります。 |
シンプルさ: 設置と操作が簡単で、最小限のメンテナンスで済みます。 | ウォーターハンマー: 高速システムでは、バルブがウォーターハンマーを引き起こす可能性があり、パイプラインに損傷を与える可能性があります。 |
耐久性: 耐久性のある素材で作られており、長期間のパフォーマンスを提供します。 | サイズ制限: 設計が大きいため、非常に小さなパイプラインにはあまり適していません。 |
費用対効果が高い: スイング 逆止弁は、他のタイプの逆止弁と比較して、通常、手頃な価格です。 | 垂直設置には最適ではありません: これらのバルブは水平方向で最もよく機能するため、汎用性が制限されます。 |

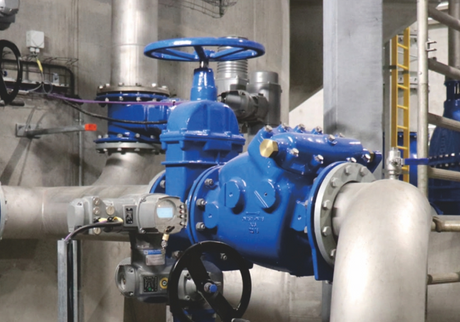

スイング逆止弁は多用途であり、幅広い業界で応用されています。主要なアプリケーションには次のようなものがあります。
上下水用途: 逆流を防止し、パイプラインの完全性を維持するために、浄水場、下水システム、灌漑に使用されます。
石油および化学産業: 石油、ガス、化学薬品を運ぶパイプラインの逆流を防止し、安全かつ効率的な流体輸送を確保します。
発電: スイング逆止弁は、冷却システムや蒸気システムで流体の流れを調整し、逆流を防ぐために使用されます。
防火システム: スプリンクラーおよび抑制システムでは、スイング逆止弁が適切な水の流れを確保し、給水の汚染を防ぎます。
HVAC システム: これらのバルブは、暖房、換気、空調システムの水流の制御に役立ち、冷水または温水ラインの逆流を防ぎます。
技術図では、 スイング逆止弁のシンボルは、 流れの方向を示す矢印と円の内側のヒンジ付きディスクを備えた円として一般に表されます。通常、ディスクは閉じた位置で描かれており、流れの方向が逆転したときにバルブが逆流を防止することを示しています。この記号は、エンジニアや設計者がパイプラインの回路図でスイング 逆止弁の位置と機能をすばやく特定するのに役立ちます。
逆流防止に使用できるオプションはスイング逆止弁だけではありません。以下は、他の一般的な逆止弁タイプとの比較です。
バルブタイプの | 機構 | 最適な用途 |
---|---|---|
スイングチェックバルブ | 流れの方向に基づいて開閉するヒンジ付きディスクを使用します。 | 一般的な流体システム、特に中規模から大規模のパイプライン。 |
ボールチェックバルブ | 上下に動くボールを利用して逆流を防ぎます。 | コンパクトで信頼性の高い設計が必要な高圧システム。 |
リフトチェックバルブ | 流れの方向が正しい場合に上昇する垂直方向に移動するディスクを備えています。 | 垂直設置の高圧流体システム。 |
サイレントチェックバルブ | バネ式機構を採用し、静かに逆流を防ぎます。 | 住宅の配管など、騒音低減が優先されるシステム。 |
Q:スイング逆止弁はどのように逆流を防止するのですか?
A: 流れの方向が反転すると、バルブ内のディスクが回転して閉じ、流体の逆流を防ぐシールを形成します。
Q:スイングチェックバルブを垂直に取り付けることはできますか?
A: スイングチェックバルブは垂直に取り付けることもできますが、ディスクが自由にスイングできるように水平に取り付けると最もよく機能します。
Q:スイングチェックバルブのクラッキング圧力はどのくらいですか?
A: クラッキング圧力とは、バルブを開くために必要な最低圧力を指します。これはバルブの設計と材質によって異なります。
Q:スイングチェックバルブを使用する場合、ウォーターハンマーを防ぐにはどうすればよいですか?
A: ダンプディスク付きスイングチェックバルブを選択することでウォーターハンマーを最小限に抑えることができ、急激な流量変化の影響が軽減されます。
Q: スイング逆止弁はどのような業界で使用されていますか?
A: スイング逆止弁は、水処理、石油、化学、発電、HVAC、防火システムなどの業界で使用されています。
スイング逆止弁は、 流体 システムの逆流防止のためのシンプルでありながら非常に効果的なソリューションです。大規模な産業用パイプラインでも小規模な水処理施設でも、これらのバルブは流体システムの完全性と効率を維持するために不可欠です。スイング逆止弁の種類、材質、取り付け手順、利点と欠点を理解することで、エンジニアやシステム設計者は、その用途やメンテナンスについて十分な情報に基づいた意思決定を行うことができます。
