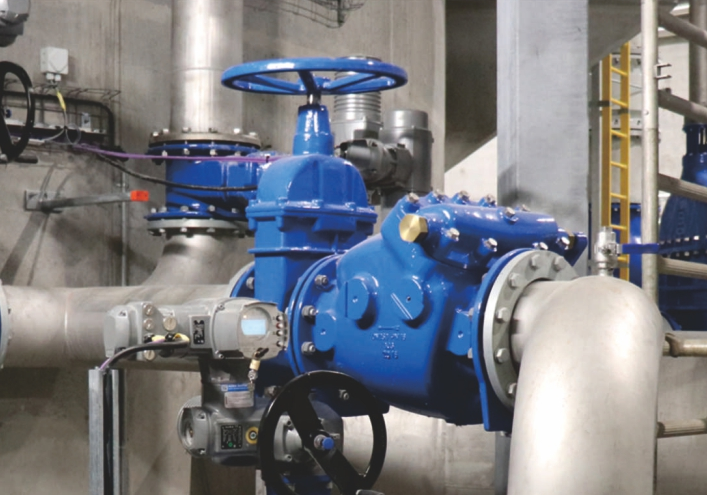

スイング逆止弁は 流体ハンドリング システムに不可欠なコンポーネントであり、逆流を防止する自動手段を提供します。これらのバルブは、水処理、HVAC システム、石油およびガスのパイプラインなど、さまざまな業界で使用され、流体が一方向にのみ流れることを保証します。しかし、設置の際によくある疑問が生じます。 スイング逆止弁は垂直に設置できますか?
この記事では、スイング逆止弁の垂直設置の実現可能性を検討します。スイング逆止弁の動作原理、垂直方向に取り付けるときに考慮すべき要素、垂直方向に取り付ける場合の利点と課題について説明します。さらに、垂直設置シナリオにより適したスイング逆止弁の代替品についても説明します。スイングチェックバルブの詳細については、こちらのブログをお読みください：スイングチェックバルブとは何ですか？
スイング逆止弁が垂直に設置できる かどうかを理解するには 、まずその設計と基本的な動作原理を理解することが重要です。
スイング逆止弁の設計:スイング逆止弁は、バルブ本体、スイングディスク、および流体の流れに基づいてディスクが旋回して開閉できるようにするヒンジ機構で構成されています。流体が意図した方向に流れると、ディスクが開き、流れが通過できるようになります。流れが逆になると、ディスクが回転して閉じ、逆流を防ぎます。
主な設計上の特徴:
スイングディスク: スイングチェックバルブの最も重要なコンポーネントは、ヒンジ上でスイングするディスクです。このディスクには、流体の流れが逆になったときにバルブを自動的に閉じやすくするために重みが付けられていることがよくあります。
流れの方向: スイング逆止弁は一方向の流れ用に設計されています。流体の圧力を利用してディスクを正しい方向に開き、流れが停止または逆転するとディスクを閉じます。
閉鎖メカニズム: ディスクの閉鎖は、設計に応じて重力またはバネの張力によって補助されることがよくあります。ディスクが閉じる能力は、逆流を防止し、適切な動作を保証するために非常に重要です。
スイング逆止弁の設計は、垂直に設置したときに正しく機能するかどうかを決定する上で重要な役割を果たします。
垂直バルブの設置を検討する場合、システムの流れのダイナミクスは大きな影響を受けます。スイング逆止弁を垂直に取り付けることには、利点と課題の両方が存在します。
流れの方向と性能への影響:水平設置では、スイング ディスクは自然に流れに合わせてスイングする方向になり、必要に応じて重力がバルブを閉じるのに役立ちます。ただし、垂直に設置した場合、流体の流れと重力が同じように作用しない可能性があります。流れの方向によっては、垂直に設置すると、スイング ディスクが非効率的に開いたり閉じたりしたままになる可能性があります。場合によっては、流れの方向がバルブの適切な機能を妨げ、不完全なシールや漏れの危険性を引き起こす可能性もあります。
重力と流体力学:重力は、スイング ディスクを適切に閉じる際に重要な役割を果たします。バルブが垂直に取り付けられている場合、重力によってディスクが適切に閉じることができなくなる場合があります。バルブを通って流れる流体の力は、ディスクが閉位置に戻る能力に影響を及ぼし、動作効率が低下する可能性があります。さらに、垂直設置で最適な機能を得るには、流体の速度を調整する必要がある場合があります。
垂直設置に進む前に、バルブが期待どおりに動作することを確認するために、いくつかの要素を考慮する必要があります。
1. 流れの方向と流量:スイング逆止弁の流れの方向は、ディスクの動きに影響します。垂直設置の場合、流れの方向はスイング ディスクの自然な動きと一致する必要があります。流量が少なすぎる場合や流量が一定でない場合、バルブが正しく閉まらない場合があります。流量が高くなると、ディスクが開きすぎて、流れが逆転したときにバルブが適切にシールできなくなる可能性があります。
2. 動作温度:バルブを通過する流体の温度は、バルブの材質とそのシール部品の両方に影響を与えます。極端な温度により材料が膨張または収縮する可能性があり、バルブのシールや性能に影響を与える可能性があります。垂直設置では、特にバルブが温度変化に敏感な材料で作られている場合、温度変動によりスイング逆止弁にさらなる負担がかかる可能性があります。
3. パイプのサイズとタイプ:バルブが取り付けられているパイプのサイズとタイプは、バルブの動作に影響を与える可能性があります。垂直設置では、特に大きなパイプや非標準の配管材料では、バルブの重量と流体によって加えられる力によりバルブ本体に負担がかかる可能性があります。信頼性の高い動作には、パイプのサイズとバルブの設計の互換性を確保することが不可欠です。
4. アクセシビリティとメンテナンス:垂直設置では、スイング逆止弁へのアクセスがより制限される可能性があり、メンテナンスと点検がより困難になります。定期的な点検、清掃、修理のためにバルブにどれだけ簡単にアクセスできるかを考慮することが重要です。メンテナンスが難しいバルブは、長期的には動作上の問題を引き起こす可能性があります。
5. ウォーターハンマーの防止：ウォーターハンマーは、流速の突然の停止や変化によって引き起こされ、配管やバルブに重大な損傷を与える可能性があります。垂直設置では、流れのダイナミクスが変化し、圧力差が増加するため、ウォーターハンマーが発生しやすくなる可能性があります。ウォーターハンマーを防止するには、エアチャンバーやウォーターハンマーアレスターなどの衝撃を吸収する装置を設置することが重要です。
課題はありますが、スイング逆止弁を垂直に設置することにはいくつかの潜在的な利点もあります。
1. スペース効率:狭いパイプラインや限られたエリアなど、スペースが限られている状況では、垂直バルブの設置が好まれることがよくあります。バルブを垂直に取り付けることで、水平スペースを節約し、システム全体の設置面積を削減できる可能性があります。
2. 重力による補助:一部の垂直構成では、特に流体の流れが下向きの場合、重力によってバルブ ディスクが閉じるのを補助できます。これにより、バルブの動作効率が向上し、流れが逆転したときにより迅速かつ確実に閉じることができます。
垂直設置には課題がないわけではありません。潜在的な欠点には次のようなものがあります。
1. 制限された流量制御:垂直スイング逆止弁は、水平設置に比べて流量の制御が難しい場合があります。垂直設置における流体力学により、流量調整の精度が低下し、流量に望ましくない変動が生じる可能性があります。
2. ウォーターハンマーのリスク:前述したように、垂直設置では圧力と流量の変化によりウォーターハンマーが発生する可能性が高くなります。この現象により、バルブと周囲の配管の両方が損傷し、高額な修理やダウンタイムが発生する可能性があります。
3. 位置の制限:垂直設置では、スイング逆止弁の位置が利用可能なスペースによって制限される場合があります。バルブをその設計に最適な方法で配置できない場合、その機能が損なわれる可能性があります。
スイング逆止弁を垂直に取り付けることが現実的でない用途では、他のタイプの逆止弁の方が適している場合があります。
1. スプリングチェックバルブ:スイングチェックバルブとは異なり、スプリングチェックバルブは流れが逆になったときにスプリングを利用してバルブを閉じます。これらのバルブは、バルブを閉じるのに重力に依存しないため、垂直設置でより優れた性能を発揮します。コンパクトで、難しい設置方向でも確実に逆流防止を実現します。
2. ノズル逆止弁:ノズル逆止弁は高圧システムで動作するように設計されており、多くの場合垂直設置で使用できます。スプリング機構とノズルを利用して流体の流れを制御し、さまざまな設置角度にわたってより安定したパフォーマンスを提供します。
3. ピストン逆止弁:ピストン逆止弁は、ピストン機構を使用して流体の流れを制御します。これらは高流量用途に適しており、閉鎖に重力に依存しないため、垂直設置でも優れた性能を発揮します。
結論として、スイング逆止弁を垂直に取り付けることは技術的には可能ですが、信頼性の高い性能を確保するにはいくつかの要因を考慮する必要があります。これらの要因には、流れの方向、動作温度、パイプのサイズ、メンテナンスのしやすさ、ウォーターハンマーのリスクなどが含まれます。垂直設置には省スペースの利点がありますが、流量制御の制限やウォーターハンマーの可能性などの課題も伴います。
垂直設置が避けられない用途では、スプリング逆止弁、ノズル逆止弁、ピストン逆止弁などの代替逆止弁設計を検討する必要がある場合があります。最終的には、システムの要件と独自の設置条件を慎重に評価することで、スイング 逆止弁が垂直設置に最適なオプションであるかどうかを判断できます。
